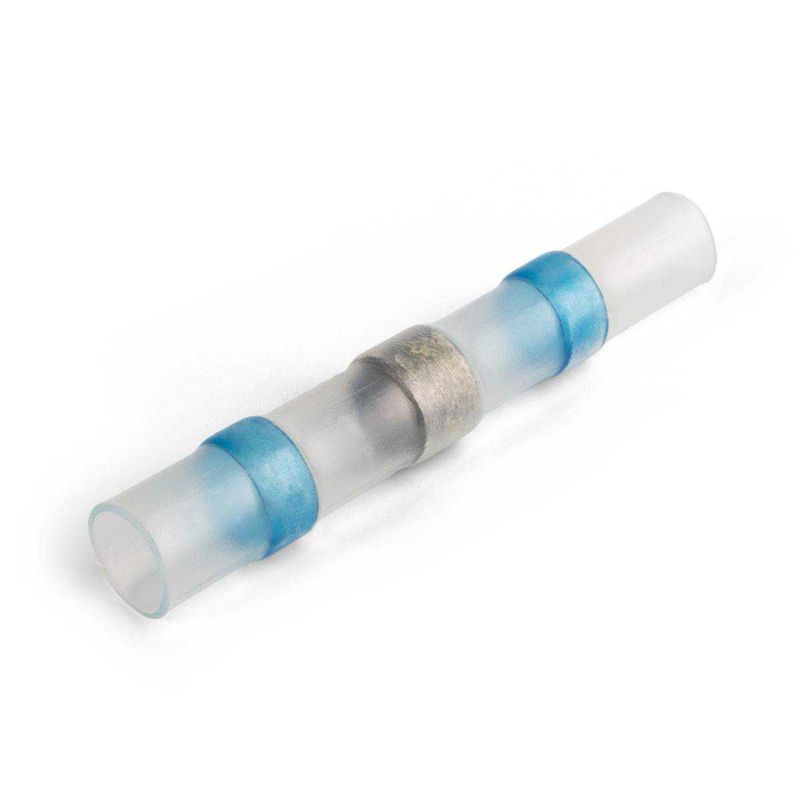

Соединитель под пайку ПК-Т 2.5 КВТ 79880

КВТ Арт. 79880 936 в наличии

Соединитель под пайку ПК-Т 2.5 КВТ 79880 — изображение 2

Нажмите, чтобы увеличить

Соединитель под пайку ПК-Т 2.5 КВТ 79880

Соединитель под пайку ПК-Т 2.5 КВТ 79880 — изображение 3

23,11 ₽

936 в наличии

Артикул79880
БрендКВТ
Наличие936 в наличии
Вес0,001 кг
Габариты4,1 × 0,7 × 0,7 см

Категории

Гильза термоусадочная обжимная

Характеристики

Артикул: 79880
Вес: 0,001 кг
Габариты: 4,1 × 0,7 × 0,7 см
Бренд: КВТ
Штрихкод: 04680430000397
Цвет: Синий
Номинальное поперечное сечение: 1.5...2.5 кв.мм
Код ETIM: Гильза термоусадочная обжимная
Кратность товара: 1
Страна происхождения: Китай
Гарантийный срок: 5 лет

Описание

• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Максимальное напряжение: 690 В
• Особенности конструкции:
• в центре соединителя расположено кольцо низкотемпературного припоя
• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Порядок монтажа:
• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
• обожмите руками выступающие проводники, сформировав место стыка
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
• дайте изделию остыть
• Инструмент для монтажа: высокотемпературный фен
