Реле времени PCG-417 2х8А 230В 2НО IP20 звезда-треугольник для пуска электродвиг. монтаж на DIN-рейке F&F EA02.001.020
3 568,50 ₽
Реле времени серии «PCG» Монтаж на DIN-рейку. Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме. Принцип работы Реле времени имеет 2 релейных вых…
1 в наличии
- АртикулEA02.001.020
- БрендЕвроавтоматика F&F
- Наличие1 в наличии
- Вес0,0825 кг
- Габариты9,5 × 7,0 × 2,0 см
Характеристики
- Артикул
- EA02.001.020
- Вес
- 0,0825 кг
- Габариты
- 9,5 × 7,0 × 2,0 см
- Бренд
- Евроавтоматика F&F
- Штрихкод
- 04810294007953
- Глубина
- 65 мм
- Высота
- 90 мм
- Ширина
- 18 мм
- Возможно дистанционное управление
- Нет
- Количество выходов с задержкой, переключающий контакт
- 2
- Функция звезда/треугольник
- Да
- Диапазон времени
- 0.075...0.1 с
- Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц
- 250...250 В
- Род тока включения
- Переменный ток (AC)
- Код ETIM
- Реле времени
- Кратность товара
- 1
- Страна происхождения
- Беларусь
- Гарантийный срок
- 2 года
Описание
Реле времени серии «PCG»
Монтаж на DIN-рейку.
Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.
Принцип работы

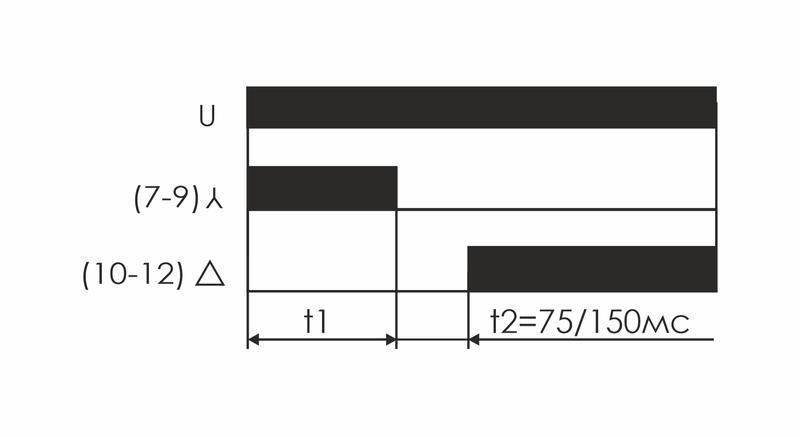

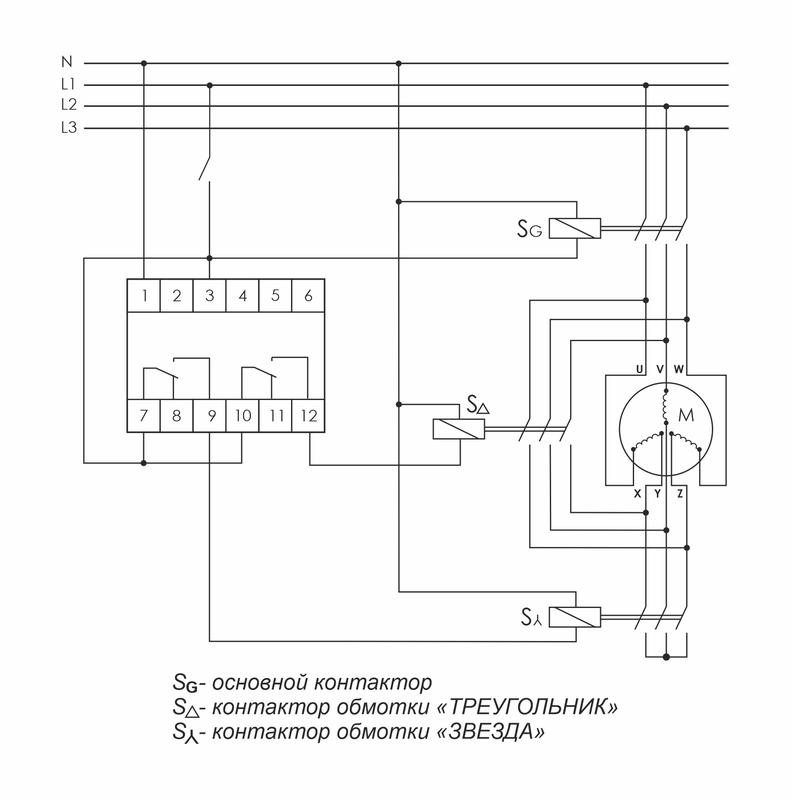

Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
Особенности:
напряжение питания 230 В AC; 24 В AC/DC;
время пуска 1-1000 с;
время переключения 75 / 150 мс;
контакт — 2NO/NC (2х8 А).
