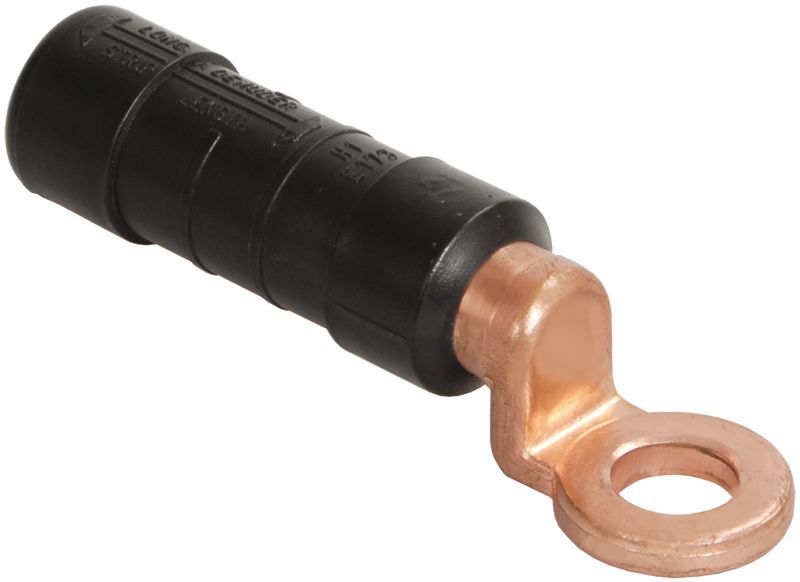

Наконечник герметичный изолированный НИМ 16 (CPTAU 16) IEK UZA-25-D16

IEK Арт. UZA-25-D16 79 в наличии

Нажмите, чтобы увеличить

493,53 ₽

79 в наличии

АртикулUZA-25-D16
БрендIEK
Наличие79 в наличии
Вес0,0356 кг
Габариты7,8 × 1,5 × 2,0 см

Категории

Наконечник обжимной кабельный для алюминиевых проводников

Характеристики

Артикул: UZA-25-D16
Вес: 0,0356 кг
Габариты: 7,8 × 1,5 × 2,0 см
Бренд: IEK
Герметичные: Да
Стандартное номинальное сечение: 16 кв.мм
Подходит для сталеалюминиевого провода: Нет
Форма поперечного сечения: Для круглого многопроволочного/Для секторного многопроволочного
Материал: Al/Cu
Номинальное сечение алюминиевых жил: 16 кв.мм
Код ETIM: Наконечник обжимной кабельный для алюминиевых проводников
Кратность товара: 1
Страна происхождения: Китай
Гарантийный срок: 5 лет

Описание

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
— 1200 Н для сечений 16 мм2 и 25 мм2.
— 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
