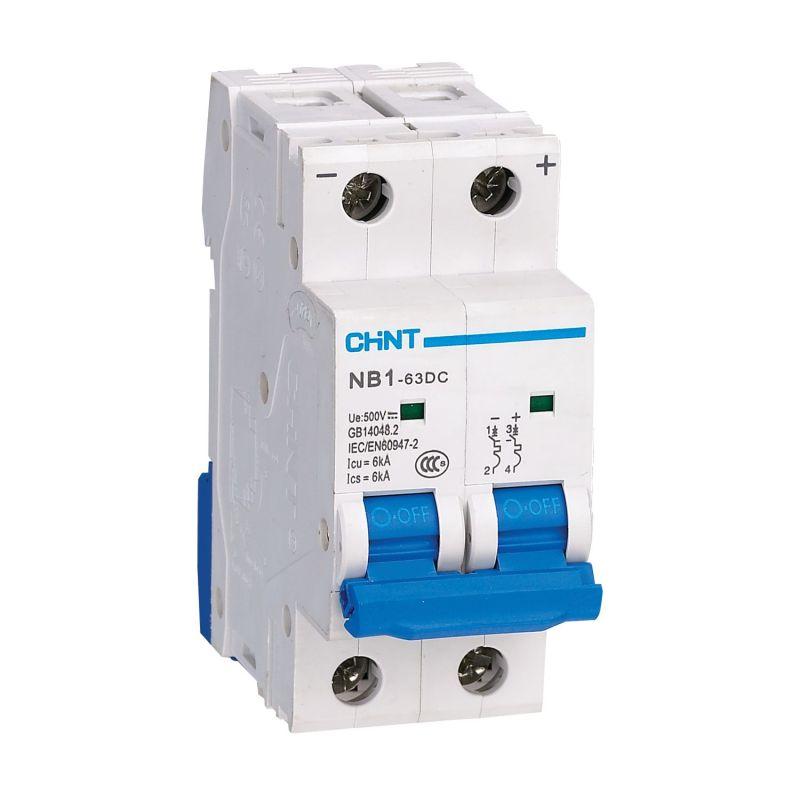

Выключатель автоматический модульный 2п C 10А 6кА NB1-63DC 500В DC (R) CHINT 182718
2 309,48 ₽
«Модульные автоматические выключатели серии NB1-63DC предназначены для применения в сетях постоянного тока напряжением 1000 В с током до 63 А для нечастых включений и отключений цепи при номинальной нагрузке, а также защиты распределительных и гру…
3 в наличии
- Артикул182718
- БрендCHINT
- Наличие3 в наличии
- Вес0,25 кг
- Габариты9,0 × 8,0 × 3,0 см
Характеристики
- Артикул
- 182718
- Вес
- 0,25 кг
- Габариты
- 9,0 × 8,0 × 3,0 см
- Бренд
- CHINT
- Штрихкод
- 06925808366865
- Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
- 6 кА
- Номинальное импульсное напряжение
- 4 кВ
- Рабочая температура окружающей среды
- -35...70 град.C
- Количество защищенных полюсов
- 2
- Номинальное напряжение изоляции Ui
- 300 В
- Частота
- 50...60 Гц
- Степень защиты IP
- IP20
- Степень загрязнения (число)
- 2
- Ширина в числах модульных расстояний
- 2
- Номинальное напряжение
- 500 В
- Характеристика срабатывания
- C
- Род тока
- Постоянный ток (DC)
- Общее количество полюсов
- 2
- Номинальный ток
- 10 А
- Код ETIM
- Выключатель автоматический модульный
- Кратность товара
- 1
- Страна происхождения
- Китай
- Гарантийный срок
- 5 лет
Описание
«Модульные автоматические выключатели серии NB1-63DC предназначены для применения в сетях постоянного тока напряжением 1000 В с током до 63 А для нечастых включений и отключений цепи при номинальной нагрузке, а также защиты распределительных и групповых цепей от перегрузки и короткого замыкания в распределительных щитах систем автоматизации и управления промышленными процессами, транспорта, возобновляемой энергетики и т.д.).
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Номинальное рабочее напряжение – DC250B (1P); DC500B (2P); DC1000B (4P)
Тип характеристики мгновенного срабатывания – C (7–10In)
Отключающая способность – 6кA
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 1500 циклов В/О
Категория применения – A
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63DC могут оснащаться следующими устройствами:
— вспомогательный контакт состояния XF9;
— сигнальный контакт аварийного срабатыванияXF9J;
— независимый расцепитель S9 или расцепитель минимального напряжения V9.»
